大倾角皮带输送机具有通用带式输送机结构简单，运行可靠，维修方便等优点，并具有大倾角输送、结构紧凑、占地少等特点，因而是大倾角输送和垂直提升物料的理想设备。皮带在输送机中起曳引和承载作用，波状挡边、横隔板和基带形成了输送物料的"斗"形容器,从而实现大倾角输送。

　　大倾角皮带输送机主要由裙边格栏输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托带辊、拉紧装置、机架、支腿等部分组成，广泛应用于化肥、化工、粮食、煤炭、建材等行业。

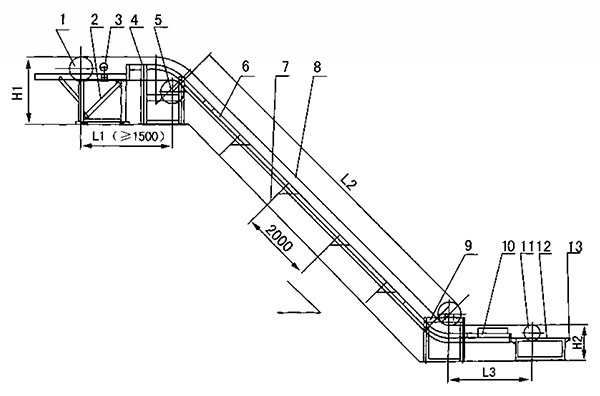

外形图

1.电动滚筒

2.头架

3.拍打装置

4.凸弧中间段

5.压带轮

6.中间架

7.中间架支腿

8.波状挡边胶带

9.凹弧中间架

10.加料段

11.改向滚筒

12. 尾架

13. 涨紧装置
